레이아웃 및 조작

화면 조작법

SynthCanvas는 3D 공간에서 오디오 신호 흐름을 조작하므로, 멀티 터치 제스쳐를 통한 다양한 조작이 가능합니다.

• 화면 이동 (Pan): 화면을 한 손가락으로 드래그하여 3D 격자 판 위를 자유롭게 탐색합니다.
• 확대/축소 (Zoom): 두 손가락으로 핀치 인/아웃(Pinch)하여 멀리 보거나 개별 노드를 확대합니다.
• 카메라 회전 및 각도 조절: 두 손가락으로 화면을 회전하여 3D 뷰의 각도를 회전하고, 두 손가락을 동시에 위/아래로 드래그하여 높이 각도를 조절합니다.

레이아웃

화면 우측을 드래그하여 사이드 패널을 열 수 있습니다.

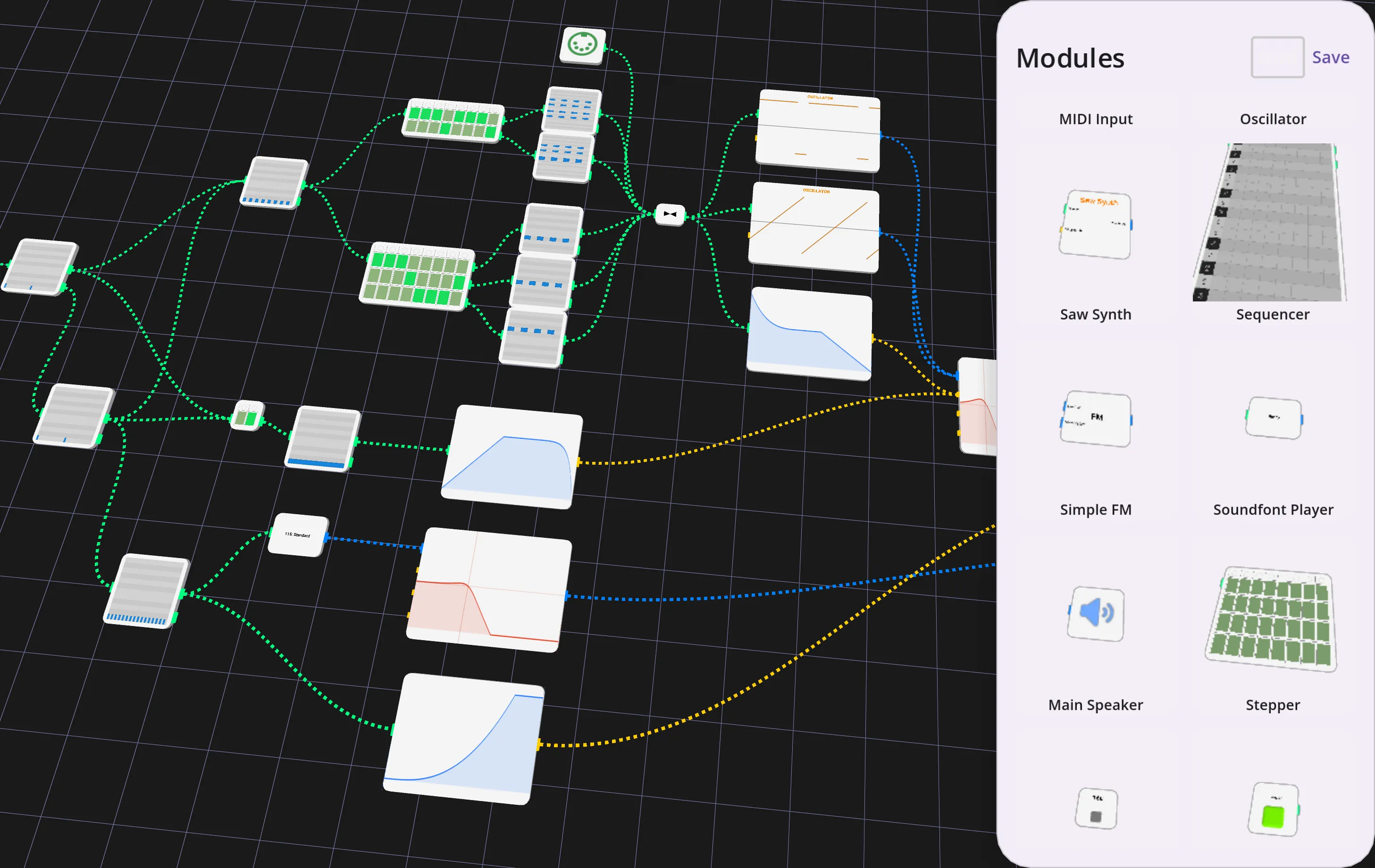

• 모듈 목록 모드: 빈 공간을 누르면, 사이드 패널에 모듈 목록이 나열됩니다. 원하는 모듈을 드래그하여 캔버스 상에 배치할 수 있습니다.

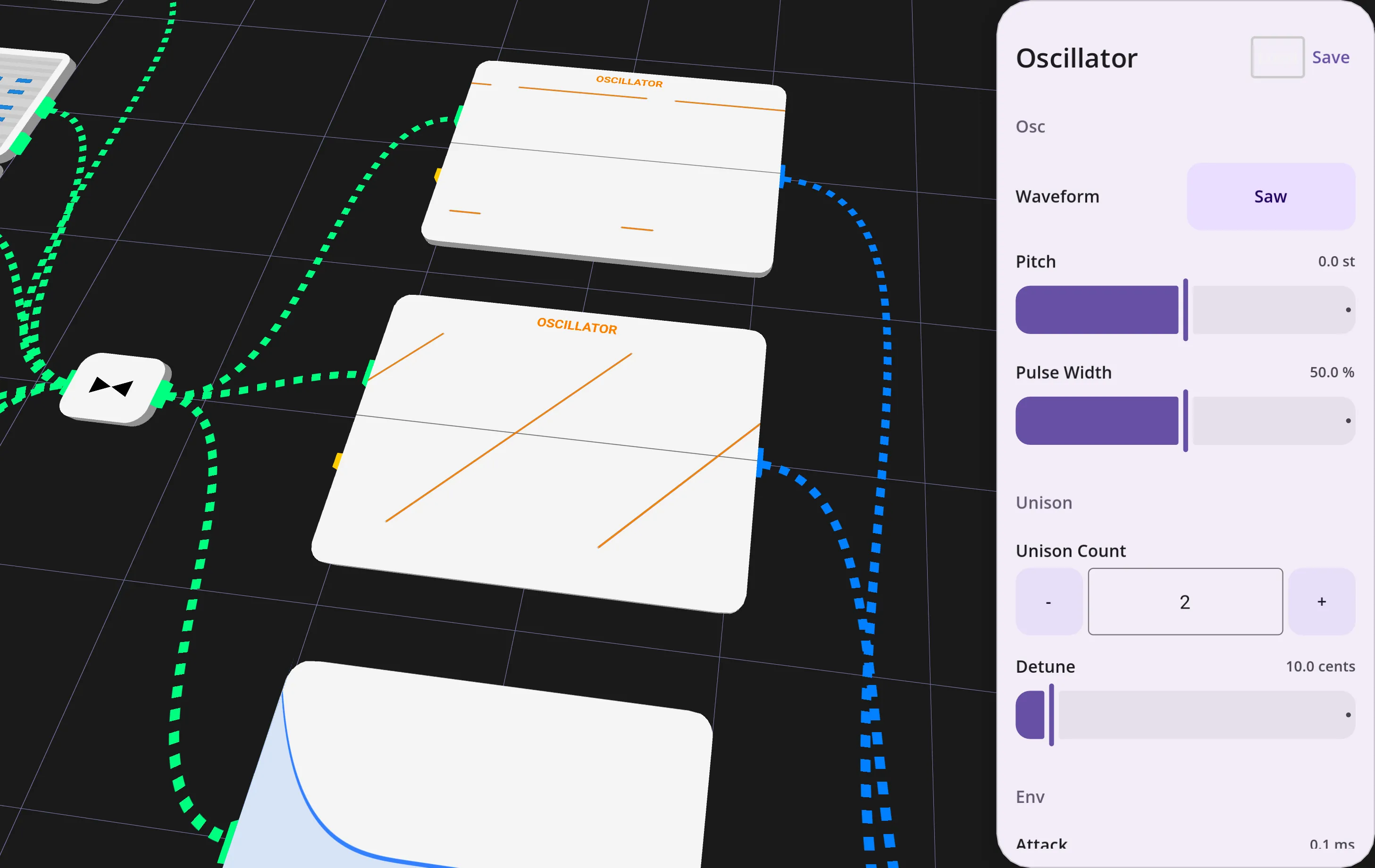

• 파라미터 조작 모드: 캔버스 상에 배치된 모듈을 누르면, 사이드 패널에 선택된 모듈에 대한 상세 파라미터가 나열되어 이를 조절할 수 있습니다.

케이블 연결

• 케이블 연결: 모듈의 출력(Output) 포트를 누른 후 다른 모듈의 입력(Input) 포트로 드래그하여 가상 패치 케이블을 연결합니다.
• 케이블 종류:
  • 이벤트 포트: 초록색 - MIDI 노트, 트리거 등의 제어 신호가 흐릅니다.
  • 오디오 포트: 파란색 - 스테레오 오디오 신호가 실시간으로 흐릅니다.
  • 변조 포트: 노란색 - 파라미터 변조 신호가 흐릅니다.
